双控开关接线图和双控开关电路图

这个双控开关电路图是否有问题？

这个图不是有问题，而是很有一些问题！

一个好的电路图，不仅仅是要电子线路工作OK，更关键的是便于阅读，便于维修和分析，且需要具备电子原理知识，还要美观大方！

首先，一般电路原理图，均是从方便理解的角度所画（你的图似乎是更利于布线而画），原理理解，有时候和电子器件的封装都不一致，很多功能组件不同的部分，本身在一个器件上的就很多！

其次，作为电路图，需要遵从一定的规范，标识清晰，注解明确，审阅有度，你的图没有注释很难看懂；

还有，电路图需要遵从电流或者信号流向而画，通常交流电入口在左侧，负载（灯泡）在右侧，相线（直流电路的正极一般习惯性在上方，地在下方等等）这样更便于阅读习惯和原理分析。

还有就是开关需要定在火线上，这一方面是安全，二是如果负载是电压型器件（如荧光灯管），则容易发生一侧微亮，或者不断闪光，电压足或者夏季更明显（这点很多网友已经给你提出过了）

还有就是你的双执开关没有常闭触点，这个是很难看懂的哟！

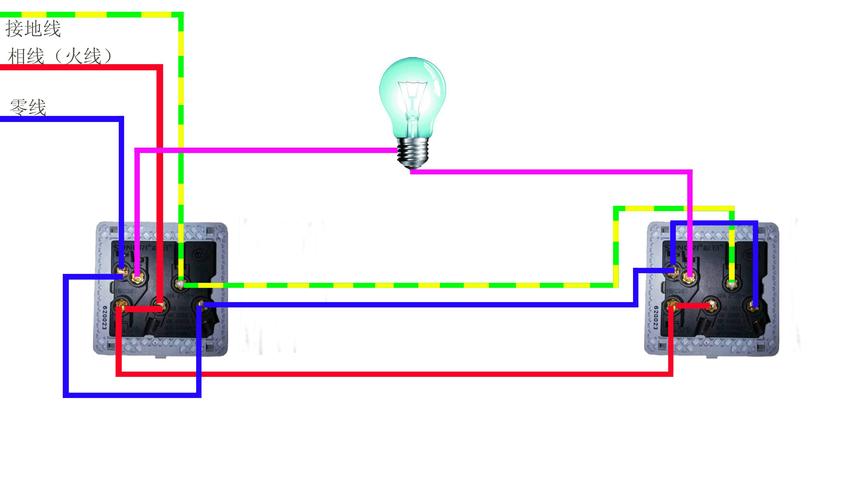

我刚躺床上重新画了一个图，你看看是否更容易看明白？
